高精度機械加工部品が発売スケジュールに影響を与えるのはなぜですか?

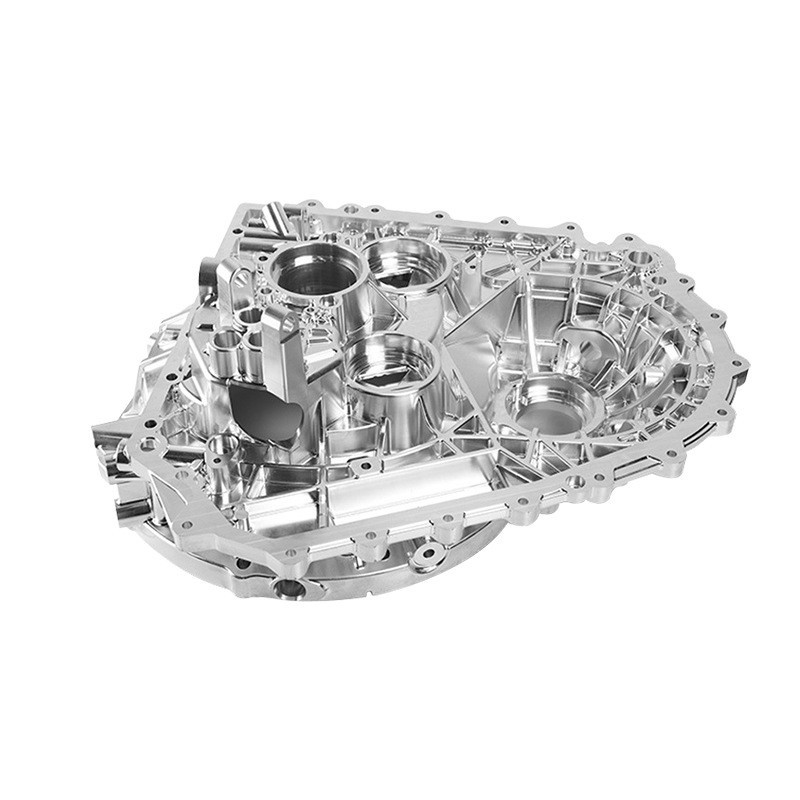

私の一日を乗っ取るのはいつも小さな数字です。退屈な10分の1、店が暖まるにつれて変化する平坦度のコールアウトです。それが起こったとき、私はモデルと格闘するのをやめて、その部品が実際に何をシールし、運び、または位置合わせする必要があるかについて話し合います。信頼できるエンジニアにメッセージを送るときは、たいていそのときです知恵;データムを微調整し、レリーフを追加し、重要な部分には最もきついバンドを確保します。予期せぬ事態が減り、よりクリーンな CMM レポートが得られます。高精度機械加工部品ドラマなしで現れる、それが目標です。

私のようなバイヤーは、最初のチップがカットされる前に実際にどのような問題に直面するのでしょうか?

• 画面上では完璧に見えますが、熱、工具の摩耗、または治具に耐えられない公差の積み重ねが隠れている図面。
• シール時の美しさ、疲労、摩擦を考慮して指定された表面仕上げが真の推進力です。
• バッチの変動性、粒子の方向、または熱処理の歪みを無視した材料コールアウト。
• 簡単な機能を測定し、危険な機能を見逃す検査計画。
• すべてに「はい」と答えて、ビルド期間が終了した後に日付を「再ベースライン」するベンダー。

公差が厳しい場合、5 軸フライス加工、スイス旋削加工、EDM、研削加工の中からどのように選択すればよいですか?

まず関数、次にジオメトリ、そしてボリュームです。小さな同心円状の穴が必要な場合は、スイスを使用すると作業が簡単になります。鋭い内側の角や極薄のリブを追い求めている場合、ワイヤー EDM を使用すると正直な気持ちを保つことができます。加工時間よりも真円度や円筒度が重要な場合は、研削が頼りになります。 5 軸は、複合角度や、位置精度を保護するためにセットアップを減らす必要がある場合に威力を発揮します。

製造現場が暖かくなると許容誤差が変動するのはなぜですか?

熱の成長は私のスケジュールを気にしません。私はそれを計画しています。私は温度でのプローブサイクルを要求し、高温測定と低温測定の混合を避け、周囲条件を記録する CMM 結果を要求します。パーツが長い場合や非対称の場合は、機能的な許容範囲を安全に狭くできるように、非機能的な許容範囲を広げます。

機械工が嫌がらず、実際に品質を検証できる図面を書くにはどうすればよいでしょうか?

• GD&T は表題欄を装飾するためではなく、機能を制御するために使用します。
• 重要なフィーチャーを単一の安定したデータム構造にプッシュし、残りを緩和します。
• 可能な場合はツール パスと一致する測定コールアウトを追加するので、工程内チェックに意味があります。
• どの機能、どのゲージ、サンプルサイズなどの簡単な検査計画を添付します。

シール、滑り、疲労にとって本当に重要な表面仕上げは何ですか?

仕上げを機能にマッピングします。面が O リングでシールされる場合は、エラストマーを噛まないように Ra とレイパターンを指定します。シャフトがベアリングに乗っている場合、私はRaだけでなくRzにも注目します。アルマイト処理されたアルミニウム製ハウジングの場合、基準付近で化粧粒子が許容されるかどうかを確認します。

公差が 10 分の 1 ミリメートル未満の場合に適切に動作する材料はどれですか?

許容範囲を超えるときは、金属を尊重します。 303 マシンなら簡単に勝てますが、強度では 17-4PH には及びません。 7075-T6 はきれいにカットしますが、深いポケットの後に動きます。チタンは熱に耐えますが、工具の摩耗が激しくなります。機能に合わせて合金を選択し、公差を調整して、歩留まりが高くなるように加工します。

迅速で現実的な見積もりが必要な場合は、どのような図面やファイルを送信すればよいですか?

• ニュートラルな CAD およびネイティブ ファイル。注意が必要な機能はメモで説明されています。
• GD&T と重要な機能の短いリストを備えた完全なサイズの PDF。
• 構築段階ごとの予想数量と目標出荷日枠。
• コーティング、熱処理、または不動態化の要件とマスキング領域。
• 部品の組み立て方法の写真またはマークアップ。文脈に沿って間違いを防ぐことができます。

コストを膨らませることなく、認証とトレーサビリティによってプロジェクトを保護するにはどうすればよいでしょうか?

私はリスクに見合ったものだけを求めます。医療または航空宇宙のアセンブリには、より厳格な管理が必要です。消費者向けプロトタイプはそうではありません。のようなパートナーと知恵, 顧客の要求に応じて、すべてのクイック プロトタイプにゲート プロセスを強制することなく、単純な初回品目検査から完全な PPAP および材料トレーサビリティまで拡張できます。

実際にコストはどこに隠れているのでしょうか?また、後でコストがかさむのを防ぐにはどうすればよいでしょうか?

• セットアップが複数あると、エラーと検査時間が増大します。可能な限り集約させていただきます。
• 小さな工具は深いポケットで壊れます。レリーフやパーツを賢く分割して再デザインします。
• 特殊なコーティングを施すと物流に日数がかかります。タイミングが厳しい場合は、パーツを 1 つのフィニッシャーにまとめます。
• スレッドクラスのオーバーキルはお金を無駄にします。シールまたはトルクを維持できる最も低いクラスを指定します。

スケジュールがタイトな場合、賢明な検査計画とはどのようなものでしょうか?

段階的なプランを定義します。重要な特徴はCMMまたはエアゲージで全数検査されます。二次的な機能では、実際のリスクに関連付けられた SPC サンプリングが行われます。私は、特徴 ID、方法、測定値、許容差、機器 ID、周囲温度など、読みやすいレポートを求めています。多くのことが失敗した場合は、5 ページのエッセイではなく、封じ込めと短い修正ループが必要です。

生産を遅らせることなく、陽極酸化、熱処理、メッキのリスクを回避するにはどうすればよいですか?

• マシニングハウスとフィニッシャーを早めにロックするので、マスキングとラッキングが一緒に設計されています。
• 厚さと硬さを検証するために、バッチごとに証人クーポンを配置します。
• 仕上げ前の形状を検査したのと同じゲージで簡単な仕上げ後のスポットチェックを依頼します。

一般的なジョブショップではなく、高精度の専用セルにエスカレーションする必要があるのはどのような場合ですか?

もし図面がマイクロツール、温度管理、工程内プローブ、そして毎日十分の一で暮らしているオペレーターに依存しているのであれば、私はギャンブルをやめます。精密セルを予約します。よくあるのは、知恵私のビルドにぴったりです。安定したフィクスチャ、ダイヤルインされたツール ライブラリ、そして「フィットさせる」よりも質問で電話をかけてくるオペレーター。

正確な RFQ を送信するのに実際に役立つ簡単なチェックリストを入手できますか?

• 明確なデータと短い重要な機能リストを備えた 1 つの機能優先の図面。
• プリントと一致し、加工後のプロセスが存在する場合は抜き勾配を含む CAD。
• 目標出荷期間と部分品の許容範囲（許可されている場合）を含むフェーズごとの数量。
• 仕上げ、色、硬度、マスキングが 1 か所にまとめられています。
• 検査レベルは習慣ではなくリスクに合わせられます。
• 機械工が部品がどのように機能しているかを確認できるように、アセンブリのコンテキスト画像を表示します。

図面から納品パーツに移行する簡単な方法が必要ですか?

ドリフト、遅延、一貫性のないレポートなど、私と同じ問題に直面している場合は、印刷物とコンテキストを送ってください。リスクとスピードのバランスが取れた構築計画を立てます。 金属を切断する前に、公差、コーティング、または検査について話す準備ができている場合は、お問い合わせそして何を構築しているのか教えてください。明確な計画、現実的なリードタイム、および作業を進めるために必要なデータを提供します。あなたのものを手に入れましょう高精度機械加工部品初めてでも大丈夫です—手を差し伸べて、お問い合わせ今日。
